Дренажный геокомпозит GEOFART DL 10G

По мере развития и распространения систем зеленых кровель класс дренажных геокомпозитов перестал быть чем-то особенным и встречается в ассортименте у различных производителей под их фирменными названиями:

DELTA TERRAXX, ISO-DRAIN 10 GEO, GEOFART DL 10G, TMD 1011, TMD 10120

Дренажный геокомпозит представляет из себя рулонный материал, предназначенный для организации полноценных дренажных систем. Сочетает в себе функции защиты основного слоя гидроизоляции и создание дренажного канала. На равномерно расположенные по всей поверхности мембраны выступы высотой 10 мм термически наносится дренирующий слой. В геокомпозитах DELTA TERRAXX, ISO-DRAIN 10 GEO и GEOFART DL 10G в качестве дренирующего слоя применяется геотекстиль марки Typar, образуя таким образом воздушный зазор с высокой пропускной способностью. За счет высокой прочности на растяжение геотекстиль Typar не продавливается грунтом сохраняя стабильный объем дренажного канала и защищает структуру от заиливания частицами почвы.

Дренажные геокомпозиты могут применяться в конструкциях зеленых и эксплуатируемых кровель в качестве пластового дренажа, на вертикали незаменимы в конструкции пристенного дренажа для исключения переувлажнения грунта путем отвода излишней воды от фундамента.

Заказать материал

Вариант использования дренажного геокомпозита в конструкции зеленых кровель на примере GEOFART DL 10G:

Конструкция зеленой кровли состоит из нескольких основных слоев:

1. Растительный слой. Состав зеленых насаждений зависит от выбора типа озеленения (экстенсивный, интенсивный или комбинированный) и климатических условий региона.
2. Почвенный слой. Использование обычной земли или плодородного грунта здесь не подходит, поэтому вместо них используется субстрат - это искусственная смесь, состоящая из неорганических и органических веществ, содержащая оптимальное количество основных элементов питания, необходимых для роста и развития растений, и обладающая влагоемкостью, дренирующей способностью, а также прочими физическими свойствами, благоприятными для роста и устойчивого развития растений.
3. Фильтрующий слой. Работающий в две стороны, водопропускающий материал, препятствующий засорению и заиливанию дренирующего, водонакопительного и воздухообменного слоев, а также попаданию в них мелких фракций субстрата.

ВАЖНО!!! Использование в качестве фильтрующего слоя обычного термоскрепленного иглопробивного геотекстиля неприемлемо в силу его конструктивных особенностей, поэтому здесь необходимо использовать специально разработанный для зеленых кровель материал - геофильтр VTEH NW 9-13 с толщиной поры от 90 до 120 мкн.

4. Дренаж. Задача этого слоя - отвести избыточную влагу из конструкции, что позволяет снизить нагрузку на перекрытия и избежать застоя излишней воды. Для этого, в качестве пластового дренажа, применяется дренажный геокомпозит GEOFART DL 10 G.

Если система на этом участке зеленой кровли подразумевает еще и водонакопление, необходимое для питания корней растений, то в такой ситуации необходимо применять дренажно-накопительную мембрану GEOFART 20PS с водонакоплением 7л/м2.

5. Противокорневой слой. Слой, укладываемый поверх водоизоляционного слоя (гидроизоляции) для его защиты от повреждения корнями растений. В нашем необходим к применению GEOFART ROOT BARRIER (0.5).
6. Гидроизоляция. Защищает от попадания влаги в несущую конструкцию. Как правило это имеющие большой срок службы ПВХ мембраны. В нашем случае мы рекомендуем использовать в качестве гидроизоляции материалы производства GEOSYST MÜHENDİSLİK TİC. LTD. ŞTİ (Турция).

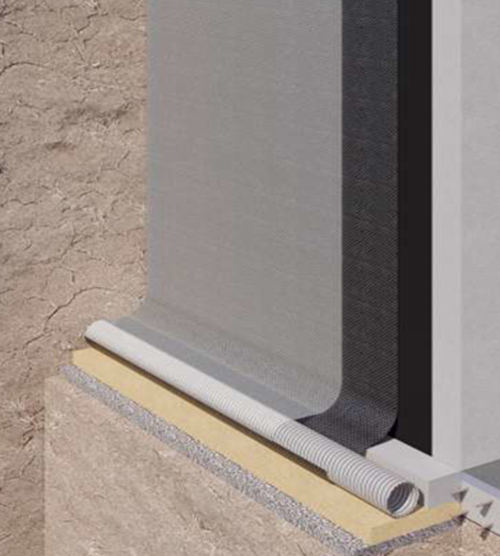

Вариант использования дренажного геокомпозита в конструкции пристенного дренажа на примере GEOFART DL 10G:

Используется как один из элементов системы гидроизоляции фундаментной стены и применяются совместно с гидроизоляцией. Выполняет две функции: защита основного слоя гидроизоляции и создание дренажного канала.

Материал укладывается фильтрующим слоем (геотекстилем) к грунту. Поступающая из грунта вода отфильтровывается и отводится от здания через дренажную трубу и далее в дренажный колодец не позволяя ей скапливаться в опасной близости возле фундамента.

Заказать материал

Дренажный геокомпозит GEOFART DL 10G соответствует требованиям DIN EN 13252 (ГОСТ 33068-2014 "МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ ДЛЯ ДРЕНАЖНЫХ СИСТЕМ").

Технические характеристики дренажного геокомпозита GEOFART DL 10G:

МЕМБРАНА
Материал		HDPE
Цвет		черный
Плотность	DIN EN 12127	750 g/m2
Воздушный зазор		8,2 l
Прочность на сжатие	EN ISO 25619-2	400 kN/m2
Высота выступов		10 mm
Размер рулонов		2 x 12,5m
ГЕОТЕКСТИЛЬ (Typar SF)
Материал		PP
Плотность	DIN EN 12127	100 g/m2
Прочность на растяжение	EN ISO 10319	7,3 kN/m
Тест на продавливание (CBR)	EN ISO 12236	1100 N
Конусное погружение	EN 918	36 mm
Размер пор	EN ISO 12956	140 mkm
Проницаемость, фильтрация	EN ISO 11058	70 mm/s
ГЕОКОМПОЗИТ
Вес геокомпозита	DIN EN 12127	750+100 g/m2
Дренажная способность (MD)	EN ISO 12958, i=1, 20 kPa	4,11 l/(ms)
Дренажная способность (CMD)	EN ISO 12958, i=1, 20 kPa	4,11 l/(ms)
Предел прочности (MD)	EN ISO 10319	13 kN/m
Предел прочности (CMD)	EN ISO 10319	12 kN/m
Температурная стабильность		-30°, +80° С
